GIRO DE UN MOTOR CONTROLADO

GIRO DE UN MOTOR CONTROLADO POR UN

DPDT Switch





En el circuito ensamblado se puede identificar claramente los elementos utilizados.



El DPTD switch permite controlar el giro del motor en sentidos contrarios.



Intenta ensamblarlo en tu equipo y disfruta de su funcionamiento.

CIRCUITOS USANDO SIMBOLOGIA ELECTRONICA

CIRCUITOS ELECTRICOS, HACIENDO USO DE LA SIMBOLOGIA ELECTRONICA

circuito eléctrico en paralelo







Circuito eléctrico ensamblado haciendo uso de símbolos de uso universal en electrónica.













PROYECTO MOTOR

MOTOR CONTROLADO POR UN INTERRUPTOR SIMPLE



Circuito eléctrico que permite controlar el funcionamiento de un motor, controlado por un interruptor simple.

ACCION DE PENSAMIENTO 1: ENSAMBLO UN CIRCUITO EN DONDE UN MOTOR CONTROLADO POR UN INTERRUTOR SIMPLE , PERMITE EL FUNCIONAMIENTO DE UNA CADENA DE CONDUCCIÓN(CHAIN DRIVE).

ACCION DE PENSAMIENTO 2: ENSAMBLO UN CIRCUITO EN PARALELO EN DONDE ADEMAS DE UN MOTOR CONTROLADO POR UN INTERRUTOR SIMPLE QUE PERMITE EL FUNCIONAMIENTO DE UNA CADENA DE CONDUCCIÓN(CHAIN DRIVE), SE TENGA UNA LAMPARA CUYA LUMINOSIDAD ESTÉ CONTROLADA POR UN POTENCIOMETRO Y UN SUMBADOR CONTROLADO POR UN PULSADOR.












PROYECTO PULSADOR

 SUMBADOR CONTROLADO POR UN PULSADOR



UN SUMBADOR(BUZZER), CONTROLADO POR UN PULSADOR



c

ACCION DE PENSAMIENTO 2: CONECTO DOS O MAS LAMPARAS EN PARALELO, CUYA LUMINOSIDAD ESTEN CONTROLADOS POR UN PULSADOR INDEPENDIENTEMENTE.

INTERRUPTOR DE DOBLE POLO

LAMPARA CONTROLADA POR UN INTERRUPTOR DE DOBLE POLO




ACTIVIDAD PARA EL ESTUDIANTE






PROYECTO, POTENCIOMETRO

CONTROL DE CORRIENTE Y VOLTAJE  MEDIANTE UN POTENCIOMETRO

ACCION DE PENSAMIENTO:

DISEÑO UN CIRCUITO EN PARALELO CON DOS O MAS LAMPARAS CUYA LUMINOSIDAD ESTE CONTROLADA POR UN POTENCIOMETRO, ÉSTE DEBE CONTROLAR LA CORRIENTE EN CADA RAMAL Y VOLTAJE EN CADA LAMPARA.



IMPRIMO MI PROYECTO  Y ENTREGO.

TRABAJANDO CON "CROCODILE"

TRABAJANDO CON "CROCODILE", SOFTWARE QUE PERMITE TRABAJAR LO RELACIONADO CON LOS CIRCUITOS ELECTRICOS





ACCIÓN DE PENSAMIENTO:

HAGO USO DEL SOTWARE  "CROCODILE", ENSAMBLO UN CIRCUITO EN PARALELO, MIDO EL VOLTAJE EN CADA LAMPARA , MIDO LA CORRIENTE QUE CIRCULA POR CADA RAMAL Y LA CORRIENTE TOTAL DE TODO EL CIRCUITO. SE DEBE CUMPLIR QUE "LA CORRIENTE TOTAL, ES LA SUMA DE LAS CORRIENTES QUE CIRCULAN POR CADA RAMAL"



IMPRIMO MI PROYECTO Y ENTREGO A MI PROFESOR DE FISICA.



TRABAJANDO CON "CROCODILE"







ESTUDIANTES DEL GRADO ONCE DE LA I.E.M.MERCEDARIO PROMOCION 2012, TRABAJANDO CON EL SOFTWARE "CROCODILE".













CIRCUITOS ELECTRICOS EN SERIE Y EN PARALELO

COMO HACER UN CIRCUITO ELECTRICO EN PARALELO



EXPLICACIÓN CLARA DE COMO CONSTRUIR UN CIRCUITO ELECTRICO EN PARALELO CON MATERIAL SENCILLO, SIN CORRER RIESGO ALGUNO.

DESCARGA   Crocodile 3.5

APLICACION PRACTICA SOBRE UN CIRCUITO EN SERIE




Se explica la solución de una aplicación planteada en las pruebas de Estado ICFES, sobre circuitos eléctricos en serie.

APLICACION PRACTICA SOBRE UN CIRCUITO EN SERIE





Se explica la solución de otra aplicación planteada en las pruebas de Estado ICFES, sobre circuitos eléctricos en serie

APLICACION PRACTICA SOBRE LA LEY DE OHM



Se explica la solución de otra aplicación planteada en las pruebas de Estado ICFES, sobre la LEY DE OHM.

CIRCUITOS ELECTRICOS EN PARALELO



Se explica la solución de un circuito eléctrico en paralelo.

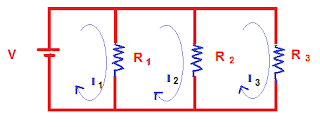

CIRCUITO ELECTRICO EN PARALELO



ACTIVIDAD PARA EL ESTUDIANTE







IMAGENES DADAS POR UNA LENTE CONVERGENTE

IMAGENES DADAS POR UNA LENTE CONVERGENTE

MATERIALES A UTILIZAR

IMAGENES DADAS POR UNA LENTE CONVERGENTE

Una lente convergente da imágenes REALES (se pueden recoger en una pantalla) y VIRTUALES.

OBJETO ENTRE LA LENTE Y EL FOCO

Unico caso en el que una lente convergente da una imagen VIRTUAL, es decir que no se puede recoger en una pantalla(comunmente llamada LUPA)

OBJETO ENTRE EL CENTRO DE CURVATURA Y EL FOCO DE UNA LENTE

Este caso corresponde AL CINE

Se obtiene una imagen Real, mucho más grande que el objeto, situada en el infinito e invertida.

ESTUDIANTES, HACIENDO CIENCIA

El estudiante BRAYAN FAJARDO del grado 11-1 de la Institución Educativa Municipal Mercedario, coloca sobre el banco optico el objeto entre el infinito y el centro de curvatura de la lente y obtiene una imágen real, invertida y más pequeña que el objeto y situada entre el foco y el centro de curvatura de la lente.

CUADERNILLO

PRUEBAS ICFES

Una vez ingrese a la página referida, pinche en  Aqui, del texto que aparece y que puede observar en el recuadro de la imagen.

IMAGENES EN ESPEJOS CONCAVOS

1. IMAGEN DADA POR UN ESPEJO CONCAVO, SI EL OBJETO ESTA EN EL INFINITO

2. IMAGEN DADA POR UN ESPEJO CONCAVO, SI EL OBJETO ESTA EN EL CENTRO DE CURVATURA

3. IMAGEN DADA POR UN ESPEJO CONCAVO, SI EL OBJETO ESTA ENTRE EL CENTRO DE CURVATURA Y EL FOCO

4. IMAGEN DADA POR UN ESPEJO CONCAVO, SI EL OBJETO ESTA ENTRE EL FOCO Y EL ESPEJO

ESPEJOS CONVEXOS

IMAGEN UNICA DADA POR UN ESPEJO CONVEXO

Los espejos convexos SIEMPRE dan imágenes virtuales derechas y más pequeñas que el objeto

ESPEJOS CONCAVOS

ESPEJO ESFERICO CONCAVO

RAYOS NOTABLES EN ESPEJOS CONCAVOS

1. Rayo que incide paralelo al eje principal, se refleja pasando por el foco

2. Rayo que incide por el foco, se refleja en dirección paralela al eje principal

3. Rayo que incide por el centro de curvatura, se refleja pasando por el mismo camino

REFLEXION DE LA LUZ EN ESPEJOS PLANOS

ESPEJOS ANGULARES

IMAGENES DADAS POR DOS ESPEJOS QUE FORMAN ANGULO ENTRE ELLOS

FORMULA PARA HALLAR EL NUMERO DE IMAGENES QUE SE FORMAN ENTRE DOS ESPEJOS ANGULARES





INVERSION DE DERECHA POR IZQUIERDA EN UN ESPEJO PLANO









UN ESPEJO PLANO TIENE LA PROPIEDAD DE INVERTIR LAS IMAGENES.



INVIERTE DERECHA POR IZQUIERDA









DISTANCIA IMAGEN, IGUAL A DISTANCIA OBJETO









En la reflexión de la luz en espejos planos, se cumple que : LA DISTANCIA DEL OBJETO AL ESPEJO ES IGUAL A LA DISTANCIA DE LA IMAGEN AL ESPEJO.
